「ラーメン」は幅広のＨ型、しかも穴あきだった

　「ラーメン構造」という言葉をご存じでしょうか？建築家の目黒のおじいちゃんならご存じですよね。
　以前、新聞だか雑誌だかにこの言葉が登場していて、「ラーメンみたいな細い材木で作る構造物？」なんて思ったものの、それ以上調べることはしませんでした。
　先月の14日、ウォーキング中、建築中の建物の前でこんな材料を目にしました。

　「合格証」に「ラーメン柱」と印刷されていますね、それで、ピンときました。これが「ラーメン構造」に使われるものなのかと。

　以下2枚は、1階部分の構造が組み上がったところです。

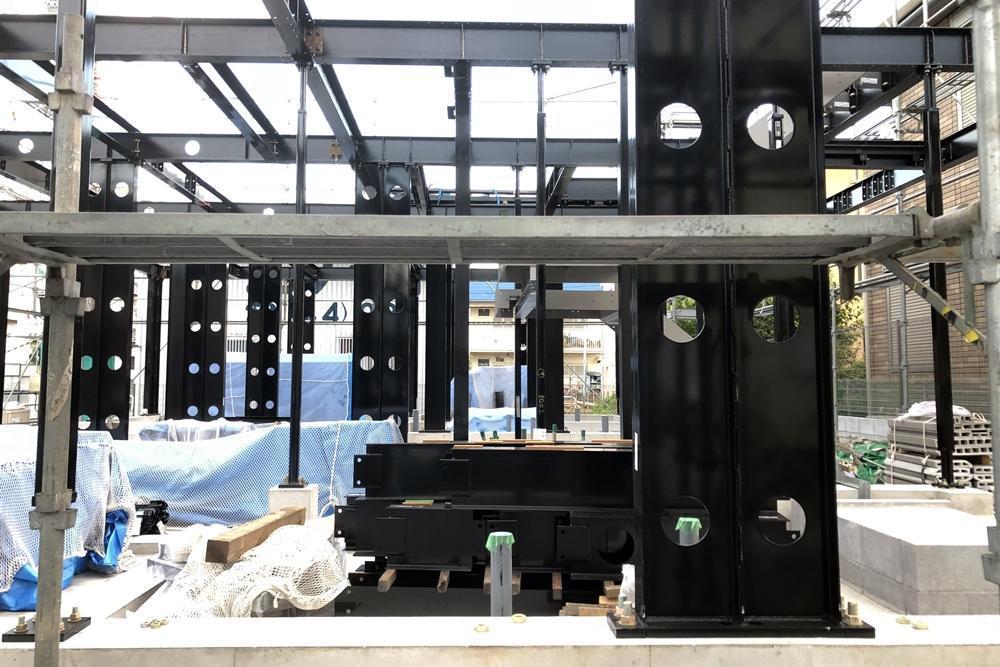

筋交いはなく、幅広の鋼材がその役割をしているようです

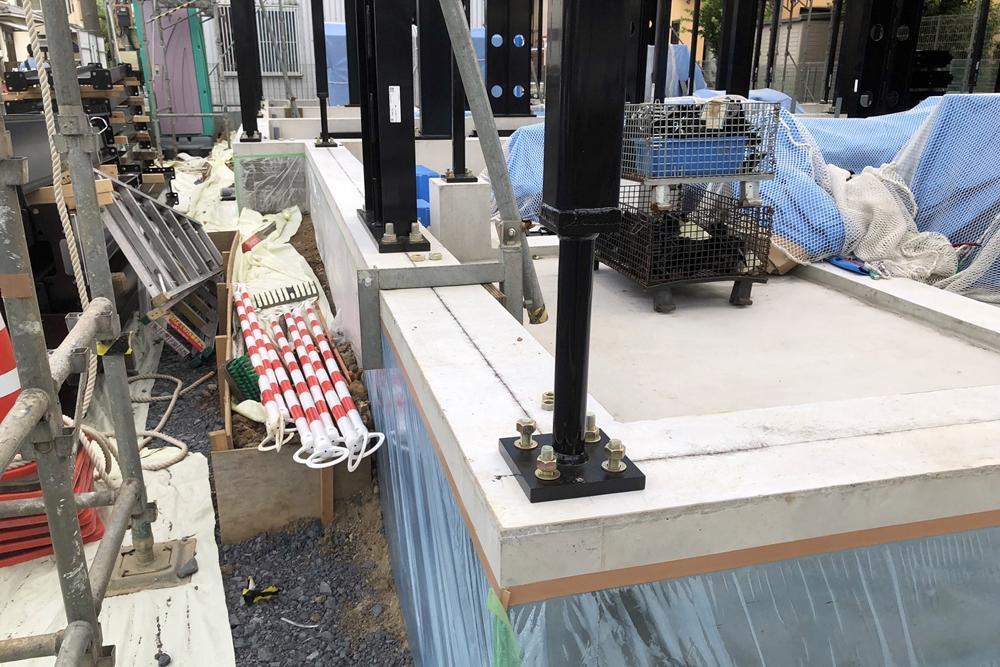

　1枚目の材料はこのように使われていました。コンクリートの土台に直接ボルト・ナットで固定されています。

　コーナーの柱は意外に細いものでした。

　これは、その日の工事現場の全景です。

　帰宅後、早速「ラーメン」についてググってみました。Wikipediaには、

　ラーメン (独: Rahmen) とは構造形式のひとつで、長方形に組まれた骨組み（部材）の各接合箇所を剛接合したものをいう。 ドイツ語で『額縁』の意。
　建築・土木構造の分野では柱が梁と剛接合している構造をラーメン構造という。
　ラーメン構造は、近代建築における最も一般的な構造形式であり、構造材別に見ると、鉄骨造（S造）、鉄筋コンクリート造（RC造）、鉄骨鉄筋コンクリート造（SRC造）の建築物の多くに採用されている。ラーメン構造が現在のように一般的な形式となったのは、建築史的視点から見ると、ごく最近、20世紀に入ってからのことであり、ラーメン構造の普及は上記に挙げた建築材料、すなわち鉄とコンクリートの普及と切っても切れない関係にある。
　歴史的な蓄積も多く、信頼性が非常に高い。事務所ビルや中層集合住宅などには柱間を6 - 8mにしたものがもっともコスト効率のよいものとされ、経済スパンとも呼ばれている。
　近年ドリフトピン工法の普及に伴い、木質建築物においてもラーメン構造が可能となった。ラグスクリューボルトによる門型ラーメン構法がその代表例である。
　基本的にはブレースや耐震壁が不要であるため、間仕切りのない、広々とした空間を作ることができる。
　以下、省略。

等と書かれていました。

　「ラーメン」はドイツ語だったのですね。ラーメン構造の強度計算は大変らしいですが、コンピュータソフトの発展によりそれも手早く行われるようになったようです。

　9月3日に通りがかると、既に3階部分のラーメン構造が出来上がり、2階部分まで外壁パネルや窓などが出来上がっていました。集合住宅ですね。ラーメン構造は工期短縮にも有効な工法らしいです。

　3階部分の構造です。

　2階の通路部分の構造は下に支えがないので、しっかりした構造になっています。

　建築にも興味があるので、こんな記事になってしまいました。

～　＊　～　＊　～　＊　～　＊　～　＊　～　＊　～　＊　～　＊　～
